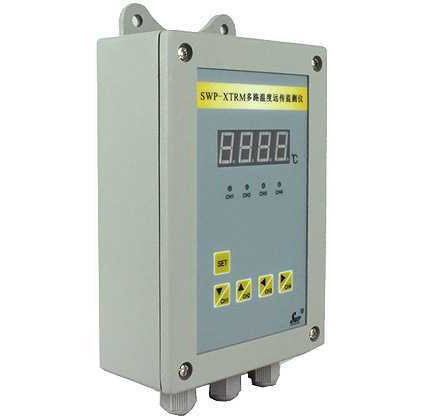

、儀表的結構
六
、電氣連接
儀表與外部PT100熱電阻的接線需打開儀表蓋以后進行，PT100熱電阻相連接
。指示儀表
、記錄儀表
，調節器等能夠與電源串聯在輸出回路，輸出電流正比于溫度的變化
，但獨立于電源的變化
，其應用原理如下圖所示：
自熱電阻傳感器的測量信號通過前置放大器放大
，然后被比較輸入電路（選擇高溫信號）或選點輸入電路選中某一路信號
，該信號通過電壓/電流（V/I）轉換單元將放大器的輸出電壓變?yōu)?-20A恒定電流輸出，原理方框圖如下圖所示：
七
、儀表使用說明
開機后需預熱10分鐘
，儀表的安裝應該盡量靠近測量點，這樣可以充分利用二線制的如下優點：
1.高的抗干擾能力
，因為信號是在高電平情況下傳送
，達到抑止噪聲和干擾的作用。
2.簡單的布線
，即儀表從現場控制室采用雙絞導線連接就可以了，降低了布線的成本
。
輸入采用熱電阻時
，為了避免測量誤差，傳感器的引線電阻須***保證一定的數值
，這里對于每一個Pt100的傳感器
，引線電阻固定為0.35Ω、0.35Ω相應導線的截面和長度如下所示：
| | 導線長度： | 截面積： |
或 | 2×15m | 1.5mm | 2 |
| | 2×10m | 1.0mm | 2 |
也可以取任何截面積的導線
，但引線總電阻須***確保為0.35Ω。否則將會產生引線誤差
，例每變化0.38Ω引線電阻將引起1℃的溫度誤差
。輸入采用熱電偶時，輸入端與熱電偶的連接須***采用相應的補償導線
，輸入端的引線需考慮對外磁場的屏蔽
。
儀表負載電阻RL的大小，取決于儀表的顯示方式
，電源電壓
、電源紋波VR的大小和是否采用輸入輸出隔離有關。
對于指針顯示儀表
，其公式如下：
RLmax= | VS－（0.5VR+8.5） | (Ω) |
0.02 |
對于LED數字顯示儀表，其公式如下：
RLmax= | VS－（0.5VR+12） | (Ω) |
0.02 |
對于LED數字顯示儀表（隔離型），其公式如下： RLmax= | VS－（0.5VR+15） | (Ω) |
0.02
|
如果VS=24V VR=2VPP 則RL=725Ω（指針表） RL=550Ω（LED數字顯示表）RL=400Ω（隔離型LED數字顯示表）
。
3.對于暫時不使用的回路其輸入端接小于100Ω電阻或?qū)⑤斎胗脤?dǎo)線短接
。如果輸入開路儀表無法正常工作。
4.在正常工作情況下
，儀表同時對四路溫度進行測量，但僅顯示和輸出溫度高的一路信號
。
八
、儀表的維修與調整
由于在設計上已考慮到儀表的長期穩定性，并且儀表出廠前均經過長時間老化和校驗
，因此在正常的使用情況下
，一般無須特別維護。如經驗證實是儀表故障
，可送維修
。
如果發現儀表已不能正常工作，儀表輸出電流超過20mA
。多數情況是傳感器開路所致
，也可能是傳感器與保護套管的絕緣電阻下降引起（隔離型儀表能防止該故障）
。
如果一路輸入短路
，不會影響儀表工作。當按鍵選擇該回路時
，輸出電流小于4mA
，表頭指示低于零點
。
儀表調整步驟：
定期校驗儀表時需要校正儀表誤差
，可按下述步驟進行調整：（以四回路Pt100輸入量程0～150℃為例）
1.打開儀表面板，按圖接通電源
。先在回路輸入端接標準電阻箱
，并調整到100Ω，其余回路輸入端短路
。
2.調節電位器W11，使輸出為4mA然后將電阻設置到157.31Ω時再調節W12使輸出為20mA
，該步驟要反復多次
，直止達到滿意的精度范圍。
3.將標準電阻箱接到第二路
，采用步驟2的方法調整調零電位器W21和滿量程電位器W22
，使輸出分別為4mA和20mA即可，調整第二回路時
，其余輸入回路也應短路
。
4.將標準電阻箱分別接到第三
、第四回路，重復步驟2
。分別調整電位器W31
、W32和W41、W42
，則全部四個回路完成調整
